एलपीजी 6 चरण केन्द्रापसारक पम्प

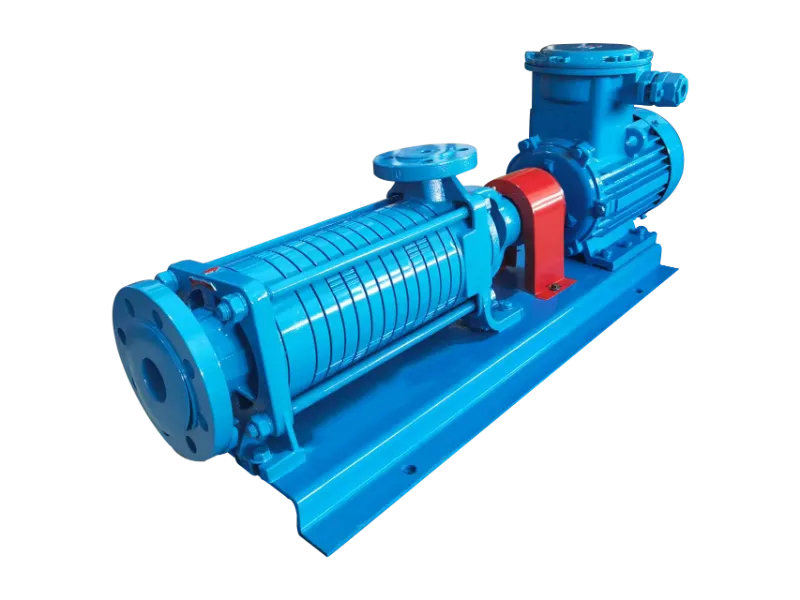

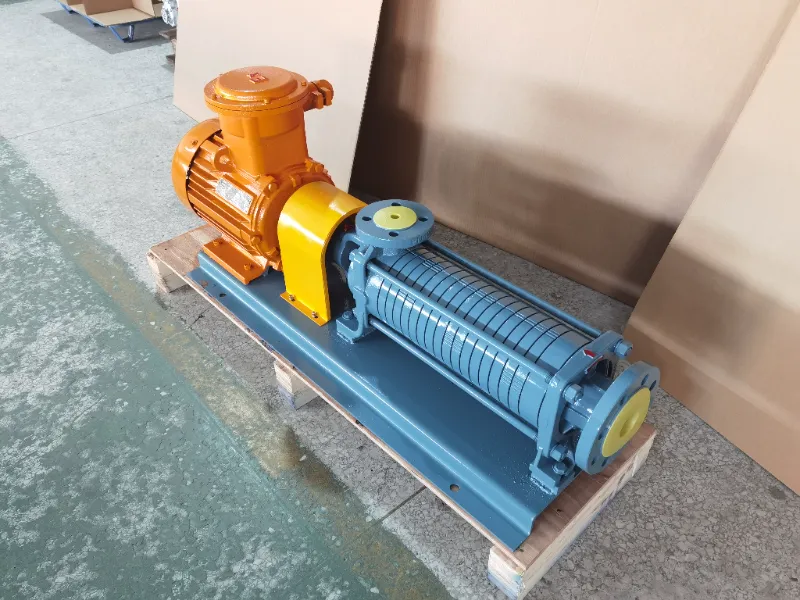

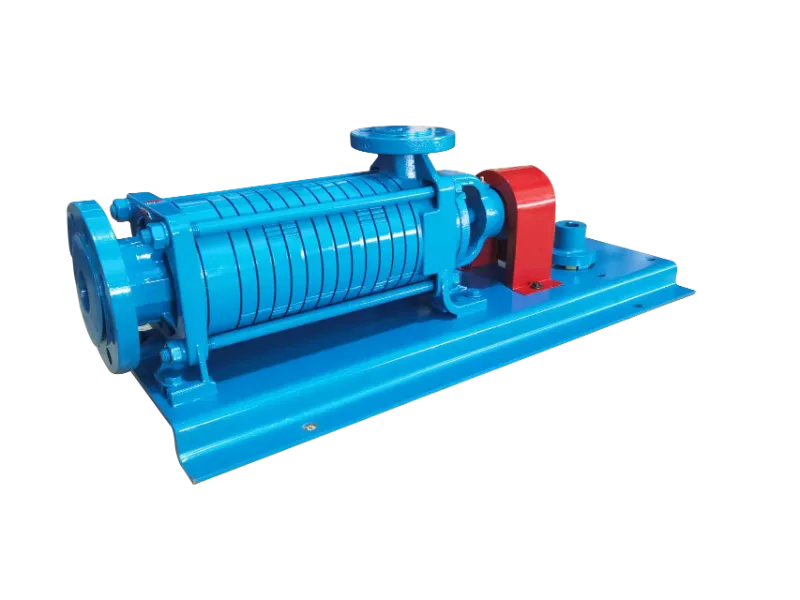

यह एलपीजी मल्टीस्टेज पंप क्षैतिज 6-स्टेज डिज़ाइन वाला एक केन्द्रापसारक प्रवाह-चैनल पंप है। यह बाहरी शीतलन के बिना यांत्रिक सील को अपनाता है। सक्शन सिरे पर प्री-कम्प्रेशन टरबाइन से सुसज्जित, यह एलपीजी 6 चरण केन्द्रापसारक पंप कम एनपीएसएच परिस्थितियों में अच्छा प्रदर्शन करता है, जो उच्च प्रवाह दर और उच्च दबाव प्रदान करता है। यह एलपीजी, केरोसिन, डीजल और अन्य हल्के तेलों सहित विभिन्न मीडिया को संभालता है।

पैरामीटर इस प्रकार है.

उत्पाद संरचना

इस एलपीजी 6 चरण केन्द्रापसारक पंप में चार मुख्य खंड होते हैं: समर्थन, ड्राइव, बीयरिंग और सील। सपोर्ट सेक्शन में इनलेट सपोर्ट फ्रेम, आउटलेट सपोर्ट फ्रेम, फ्रंट गाइड वेन स्लीव असेंबली, गाइड वेन बैफल, गाइड वेन स्लीव असेंबली, आउटलेट कनेक्टर, कवर और बेयरिंग हाउसिंग शामिल हैं - कार्य कक्ष बनाने के लिए सभी चरणों को एक साथ जोड़कर टाई बोल्ट द्वारा सुरक्षित किया गया है। ड्राइव अनुभाग में शाफ्ट, फ्रंट-स्टेज इम्पेलर, कॉपर इम्पेलर और समानांतर कुंजी शामिल हैं। बियरिंग्स में फ्रंट गाइड वेन स्लीव बियरिंग्स, गाइड वेन स्लीव बियरिंग्स और रोलिंग बियरिंग्स शामिल हैं। सीलें ओ-रिंग्स और मैकेनिकल सील्स से बनी होती हैं।

काम के सिद्धांत

यह एलपीजी 6 चरण केन्द्रापसारक पंप केन्द्रापसारक बल सिद्धांत पर काम करता है। उच्च गति वाले प्ररित करनेवाला ब्लेड तरल को घुमाते हैं और इसे बाहर की ओर फेंकते हैं, जिससे प्रवाह बनता है। स्टार्टअप से पहले, वैक्यूम स्थिति स्थापित करने के लिए पंप और पाइपिंग को पूरी तरह से तरल से प्राइम किया जाना चाहिए। जैसे ही प्ररित करनेवाला घूमता है, द्रव केन्द्रापसारक बल द्वारा बाहर की ओर फेंका जाता है, जिससे प्ररित करनेवाला केंद्र पर कम दबाव का क्षेत्र बन जाता है। वायुमंडलीय या हाइड्रोलिक दबाव तब स्रोत से अधिक तरल को पंप में धकेलता है, जिससे निरंतर स्थानांतरण संभव होता है।

अनुप्रयोग

यह एलपीजी 6 चरण केन्द्रापसारक पंप सिलेंडर भरने, जमीन के ऊपर भंडारण टैंक से एलपीजी पंप करने और टैंकर ट्रक लोडिंग और अनलोडिंग के लिए उपयुक्त है। यह एलपीजी, केरोसिन, डीजल और इसी तरह के हल्के हाइड्रोकार्बन जैसे मीडिया को संभालता है।

सावधानियां

पंप इनलेट पर 100-मेष या महीन छलनी स्थापित की जानी चाहिए।

पंप को चालू करने से पहले प्राइम किया जाना चाहिए - तरल से भरें और ड्राई रनिंग से बचने के लिए सभी हवा को बाहर निकाल दें।

स्टार्टअप से पहले मोटर के घूमने की दिशा की जाँच करें।

डिस्चार्ज वाल्व बंद करके लंबे समय तक संचालन से बचें।

अक्सर पूछे जाने वाले प्रश्न

Q1: पंप क्यों नहीं चलता?

A1: मोटर की जाँच करें और जाम होने (विदेशी वस्तु या असंतुलित टाई बोल्ट) का निरीक्षण करें।

Q2: पंप भारी कंपन क्यों करता है?

ए2: संरेखण की जांच करें - माउंटिंग नट और केंद्र की ऊंचाई की स्थिरता को सत्यापित करें।

Q3: लीकेज को कैसे ठीक करें?

ए3: यांत्रिक सील (क्षति या गलत ऊंचाई - मानक 2.5 मिमी ± 0.5 मिमी) की जांच करें और ओ-रिंग्स का निरीक्षण करें।
