तरलीकृत पेट्रोलियम गैस मल्टीस्टेज पंप

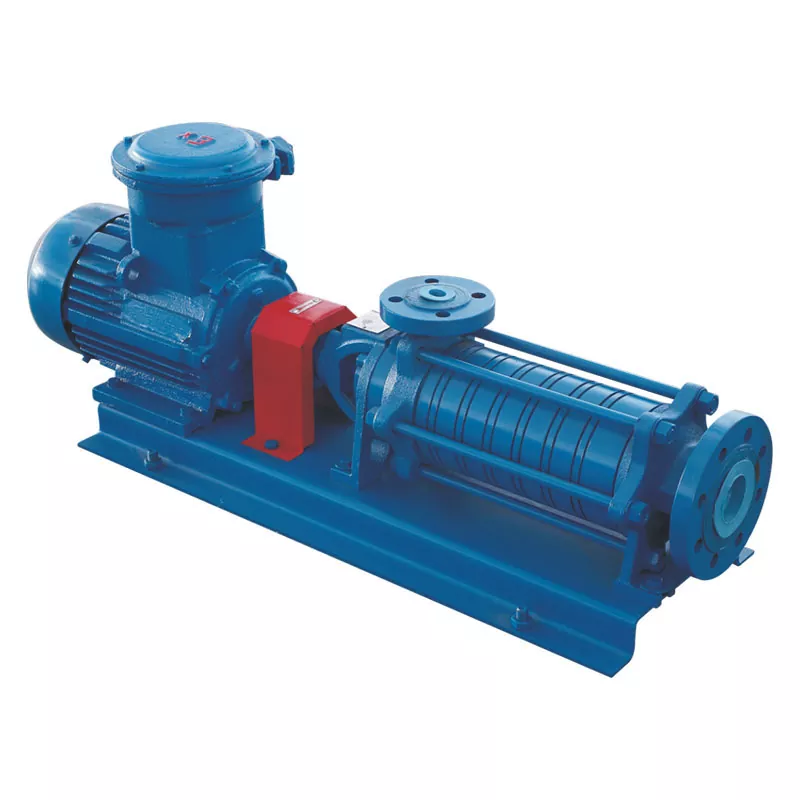

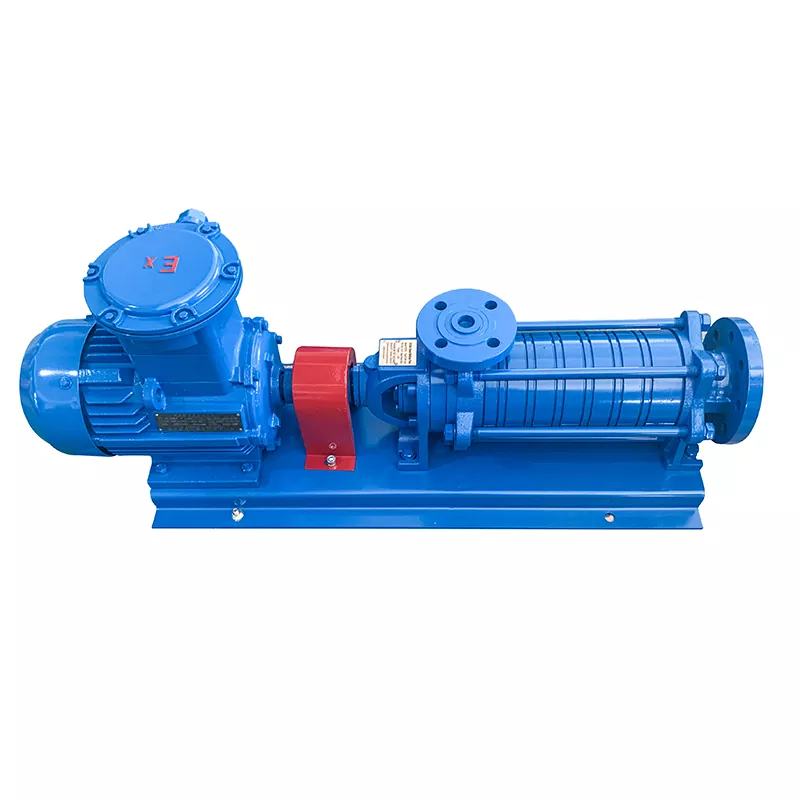

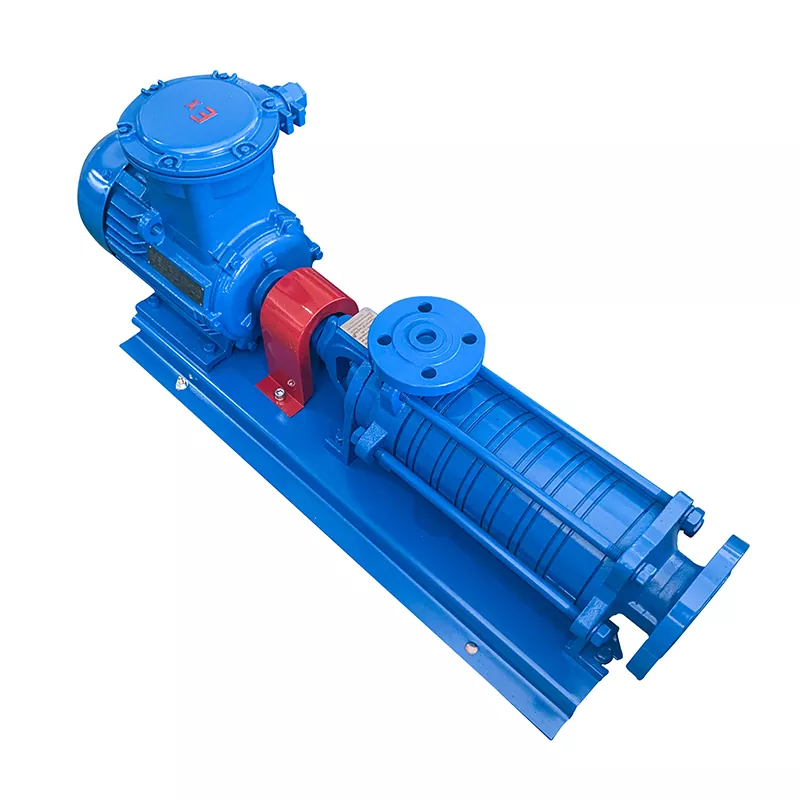

तरलीकृत पेट्रोलियम गैस मल्टीस्टेज पंप क्षैतिज डिजाइन और 6 चरणों वाला एक केन्द्रापसारक प्रवाह-चैनल पंप है। यह बाहरी शीतलन के बिना यांत्रिक सील को अपनाता है। सक्शन सिरे पर प्री-कम्प्रेशन टरबाइन से सुसज्जित, यह तरलीकृत पेट्रोलियम गैस मल्टीस्टेज पंप कम एनपीएसएच परिस्थितियों में उत्कृष्ट प्रदर्शन करता है, जो उच्च प्रवाह दर और उच्च दबाव प्रदान करता है।

पंप में चार मुख्य घटक होते हैं: समर्थन अनुभाग, ड्राइव अनुभाग, बीयरिंग और सीलिंग घटक। सपोर्ट अनुभाग कार्य कक्ष बनाने के लिए इनलेट सपोर्ट फ्रेम, फ्रंट गाइड वेन स्लीव, गाइड वेन बैफल, रियर गाइड वेन स्लीव, आउटलेट कनेक्टर, आउटलेट एंड कवर और आउटलेट सपोर्ट फ्रेम को एक साथ जकड़ने के लिए टाई बोल्ट का उपयोग करता है। ड्राइव अनुभाग में ड्राइव शाफ्ट, फ्रंट-स्टेज इम्पेलर, कॉपर इम्पेलर और समानांतर कुंजी शामिल हैं - शाफ्ट केन्द्रापसारक बल उत्पन्न करने के लिए कुंजी के माध्यम से इम्पेलर को चलाता है। बियरिंग्स में फ्रंट गाइड वेन स्लीव बियरिंग्स, सिंगल-डायरेक्शन थ्रस्ट बॉल बियरिंग्स और रोलिंग बियरिंग्स शामिल हैं। सीलिंग घटक ओ-रिंग और मैकेनिकल सील से बने होते हैं। पैरामीटर इस प्रकार है।

संरचनात्मक विशेषता

इस तरलीकृत पेट्रोलियम गैस मल्टीस्टेज पंप में 6-स्टेज इम्पेलर्स के साथ क्षैतिज डिज़ाइन है, जो उच्च हेड और बड़े प्रवाह आउटपुट प्रदान करता है। यांत्रिक सील को किसी अतिरिक्त शीतलन प्रणाली की आवश्यकता नहीं होती है, जिससे स्थापना और रखरखाव सरल हो जाता है। सक्शन सिरे पर प्री-कम्प्रेशन टरबाइन एनपीएसएच आवश्यकताओं को प्रभावी ढंग से कम करता है, जिससे खराब सक्शन परिस्थितियों में भी स्थिर संचालन सुनिश्चित होता है। कॉम्पैक्ट संरचना और सुचारू संचालन के साथ, यह तरलीकृत पेट्रोलियम गैस मल्टीस्टेज पंप निरंतर हेवी-ड्यूटी सेवा के लिए उपयुक्त है।

अनुप्रयोग

यह तरलीकृत पेट्रोलियम गैस मल्टीस्टेज पंप सिलेंडर भरने, जमीन के ऊपर भंडारण टैंक से एलपीजी पंप करने और टैंकर ट्रक लोडिंग और अनलोडिंग के लिए उपयुक्त है। यह एलपीजी, केरोसिन, डीजल और अन्य तरल पदार्थों सहित विभिन्न प्रकार के मीडिया को संभालता है।

सावधानियां

1. पंप इनलेट पर मलबे को प्रवेश करने और क्षति पहुंचाने से रोकने के लिए 100-मेष या महीन छलनी स्थापित की जानी चाहिए।

2. पंप को चालू करने से पहले प्राइम किया जाना चाहिए - सारी हवा बाहर निकाल देनी चाहिए और पंप को तरल से भर देना चाहिए। ऐसा करने में विफलता से अधिक गर्मी, कंपन और ड्राई रनिंग होगी, जिससे पंप खराब हो सकता है या उपकरण विफल हो सकता है।

3.स्टार्टअप से पहले मोटर रोटेशन दिशा की जांच की जानी चाहिए।

4. डिस्चार्ज वाल्व बंद करके लंबे समय तक संचालन से बचें, क्योंकि इससे पंप की सेवा का जीवन छोटा हो जाएगा।

अक्सर पूछे जाने वाले प्रश्न

Q1: मल्टीस्टेज पंप संचालित क्यों नहीं होता?

A1: मोटर की जाँच करें। यदि ठीक है, तो जाम होने के लिए पंप बॉडी का निरीक्षण करें - विदेशी वस्तुएं या 6 टाई बोल्ट पर असंतुलित तनाव।

Q2: ऑपरेशन के दौरान पंप भारी कंपन क्यों करता है?

ए2: मोटर और पंप के बीच संरेखण की जांच करें - बढ़ते नट संरेखण और केंद्र की ऊंचाई की स्थिरता को सत्यापित करें।

Q3: मल्टीस्टेज पंप से रिसाव को कैसे ठीक करें?

ए3: यांत्रिक सील (क्षति या गलत ऊंचाई) की जांच करें और पंप बॉडी (दरारें या घिसे हुए ओ-रिंग्स) का निरीक्षण करें।
