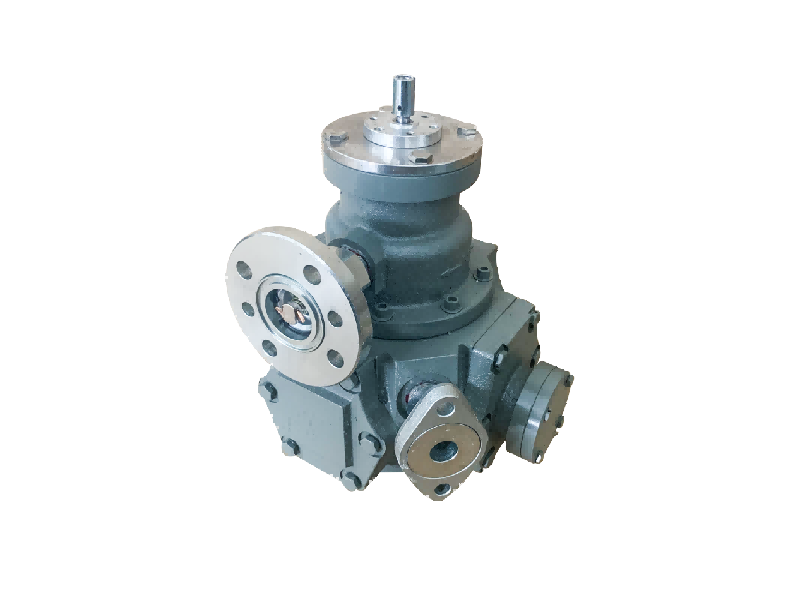

का मूलLPGFM1 फ्लोमीटरएक बंद बेलनाकार खोल है। शेल बेलनाकार ड्रम के केंद्रीय अक्ष के चारों ओर एक मुक्त रोटेशन के अंदर स्थापित किया गया, रेडियल ब्लेड द्वारा ड्रम को तीन या चार स्वतंत्र गैस कक्ष (या ‘बकेट’) में अलग किया गया। प्रत्येक कक्ष में आंतरिक दीवार (केंद्र अक्ष के पास) और बाहरी दीवार (आवास के पास) में सीधे स्लिट ओपनिंग होती है: आंतरिक उद्घाटन कक्ष के पैमाइश कक्ष के लिए इनलेट के रूप में कार्य करता है और बाहरी उद्घाटन कक्ष के आउटलेट के रूप में कार्य करता है। LPGFM1 आवास एक सीलिंग तरल के रूप में पानी की लगभग आधी मात्रा या कम-चिपचिपाहट तेल से भरा होता है, ताकि रोटर का निचला आधा हिस्सा तरल में डूबा हो। यह तरल सीलिंग विधि फ्लोमीटर की प्रमुख विशेषता है, जो पारंपरिक वॉल्यूमेट्रिक फ्लोमीटर की यांत्रिक सीलिंग को बदल देती है और एक अद्वितीय रिसाव-मुक्त ऑपरेशन प्राप्त करती है।
वर्कफ़्लो में फ्लोमीटर इनलेट से गैस इस प्रकार है:
inflatable चरण: गैस चैंबर की एक विशिष्ट स्थिति में पहले गैस (जैसे कि एक कक्ष)। इस समय, आंतरिक इनलेट का एक कक्ष सिर्फ तरल सतह के संपर्क में आया, और गैस से जुड़े इनलेट ने एक कक्ष को भरना शुरू कर दिया। इसी समय, एक अन्य कक्ष (जैसे चैम्बर बी) गैस से भरा होता है और इसके आंतरिक और बाहरी उद्घाटन को तरल सतह द्वारा सील कर दिया जाता है, जिससे एक बंद ‘बकेट 'स्थान बन जाता है - पैमाइश कक्ष। एक तीसरा कक्ष (जैसे, चैम्बर सी) का बाहरी आउटलेट तरल सतह के संपर्क में है और मीटर आउटलेट के लिए गैस वेंट करना शुरू कर देता है।
ड्राइव और रोटेशन: जैसा कि गैस एक कक्ष को भरने के लिए जारी रहती है, घूर्णन सिलेंडर को इनलेट दबाव द्वारा संचालित एक असंतुलित बल के अधीन किया जाता है और इसके केंद्रीय अक्ष के चारों ओर वामावर्त को घुमाना शुरू होता है (रोटेशन की दिशा डिजाइन पर निर्भर करती है और चित्रण में वामावर्त दिखाया गया है)।
इसी समय, चैम्बर ए चैम्बर बी की मूल स्थिति के लिए घूमता है, और इसके आंतरिक और बाहरी उद्घाटन को तरल सतह द्वारा सील कर दिया जाता है, जिससे एक नया पैमाइश कक्ष बनता है। इस तरह, प्रत्येक कक्ष चक्र से गुजरता है: मुद्रास्फीति → एक सील कक्ष का गठन → निकास → विसर्जन द्वारा रीसेट।
वॉल्यूमेट्रिक माप का आधार: प्रमुख बिंदु यह है कि ड्रम की प्रत्येक क्रांति के लिए, चैंबर्स की संख्या के बराबर गैस की मात्रा × व्यक्तिगत कक्षों की मात्रा मीटर से गुजरती है। उदाहरण के लिए, चार-कक्ष रोटर के मामले में, एक क्रांति कक्षों की मात्रा से चार गुना डिस्चार्ज होती है। सिलेंडर के रोटेशन की संख्या गियरिंग तंत्र के माध्यम से बाहरी काउंटिंग इंडिकेटर (जैसे मैकेनिकल काउंटर या इलेक्ट्रॉनिक सेंसर) को प्रेषित की जाती है, जो कि फ्लोमीटर के माध्यम से गुजरने वाली गैस की कुल मात्रा को सटीक रूप से जोड़ सकती है।
एलपीजी फ्लोमीटरइसके तरल सीलिंग सिद्धांत के आधार पर, गैर-लीकेज वॉल्यूमेट्रिक फ्लोमीटर का एक अनूठा वर्ग। इसकी त्रुटि विशेषताओं (जैसे कि रैखिकता, दोहराव) और अन्य वॉल्यूमेट्रिक फ्लोमीटर (जैसे कि करधनी पहिया, झिल्ली) के यांत्रिक सील पर भरोसा करते हैं, एक महत्वपूर्ण अंतर होता है, आमतौर पर उत्कृष्ट सटीकता के साथ, 0.2 स्तर तक 0.5 स्तर तक माप सटीकता। हालांकि, संचालन का सिद्धांत भी विशिष्ट सीमाएं लाता है:
फ्लो रेंज सीमाएं: यह सुनिश्चित करने के लिए कि तरल को गैस कक्ष में प्रभावी रूप से सील किया जा सकता है और गैस को तरल स्तर या तरल प्रवेश में हिंसक उतार -चढ़ाव के कारण सुचारू रूप से छुट्टी दी जा सकती है, रोटरी सिलेंडर की घूर्णन गति बहुत तेज नहीं हो सकती है। यह सीधे अधिकतम औसत दर्जे का प्रवाह दर सीमित करता है। इसलिए, LPGFM1 प्रवाह मीटर मुख्य रूप से छोटे प्रवाह गैसों के सटीक माप के लिए उपयुक्त हैं, आमतौर पर प्रयोगशालाओं में उपयोग किया जाता है, मानक मीटर अंशांकन, विशेष प्रक्रियाओं और अन्य परिदृश्यों की छोटी प्रवाह निगरानी।
गैस संगतता आवश्यकताएं: मापी जाने वाली गैस को फ्लोमीटर के अंदर सीलिंग तरल में भंग नहीं किया जाना चाहिए, और न ही सीलिंग तरल के साथ कोई रासायनिक प्रतिक्रिया या बातचीत हो सकती है। ऐसा करने में विफलता के परिणामस्वरूप माप त्रुटियां हो सकती हैं (जैसे, गैस विघटन के कारण छोटी मात्रा में रीडिंग), तरल की प्रकृति में परिवर्तन, या यहां तक कि मीटर को नुकसान भी। एक उपयुक्त सीलिंग तरल (पानी, तेल या अन्य अक्रिय तरल) का चयन किसी विशेष गैस के सटीक माप के लिए आवश्यक है।
अन्य विचार: मीटर को क्षैतिज रूप से माउंट करने की आवश्यकता होती है और उपयोग में होने पर तरल स्तर को निर्दिष्ट चिह्न पर बनाए रखने की आवश्यकता होती है। परिवेश के तापमान में परिवर्तन से सीलिंग तरल की मात्रा में परिवर्तन हो सकता है और ध्यान या मुआवजे की आवश्यकता हो सकती है। अत्यधिक सटीक होने पर, वे आमतौर पर आकार और वजन में अपेक्षाकृत बड़े होते हैं और तरल के स्तर और स्वच्छता के नियमित रखरखाव की आवश्यकता होती है।
सारांश में, एलपीजी फ्लोमीटर, उनकी उच्च सटीकता, कोई रिसाव और सहज सिद्धांत के साथ, छोटे प्रवाह गैसों के कुल मात्रा माप के क्षेत्र में एक महत्वपूर्ण स्थिति पर कब्जा कर लेते हैं, लेकिन उनके लागू प्रवाह रेंज और गैस-सील तरल अनुकूलता आवश्यकताओं का सख्ती से पालन करने की आवश्यकता है।
